Este artículo describe el procedimiento oficial para realizar el cambio de prensaestopa en un ventilador, específicamente para la junta que aprieta la trenza. La guía sigue estrictamente la secuencia del manual técnico, indicando las imágenes de referencia para cada paso.

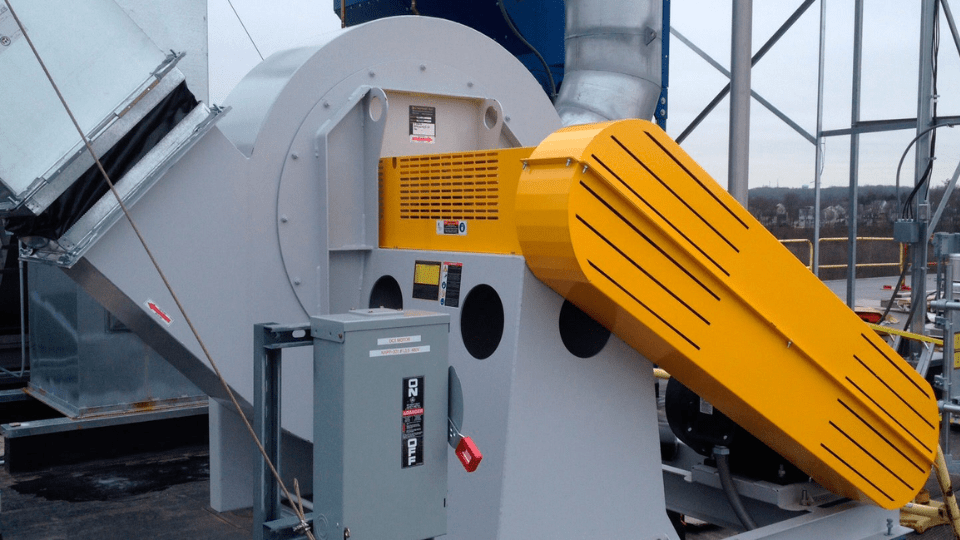

Cambio de la Prensaestopa en Ventilador
Normalmente, la operación de cambio de la prensaestopa se puede efectuar con la rueda de álabes ensamblada al árbol. Solo en casos especiales será necesario desmontar la rueda de álabes y retrasar la posición del motor o el soporte.
Desmontaje de la Junta que Aprieta la Trenza
Para desmontar correctamente la prensaestopa, siga estos pasos en orden:
Paso 1: Marcar la posición

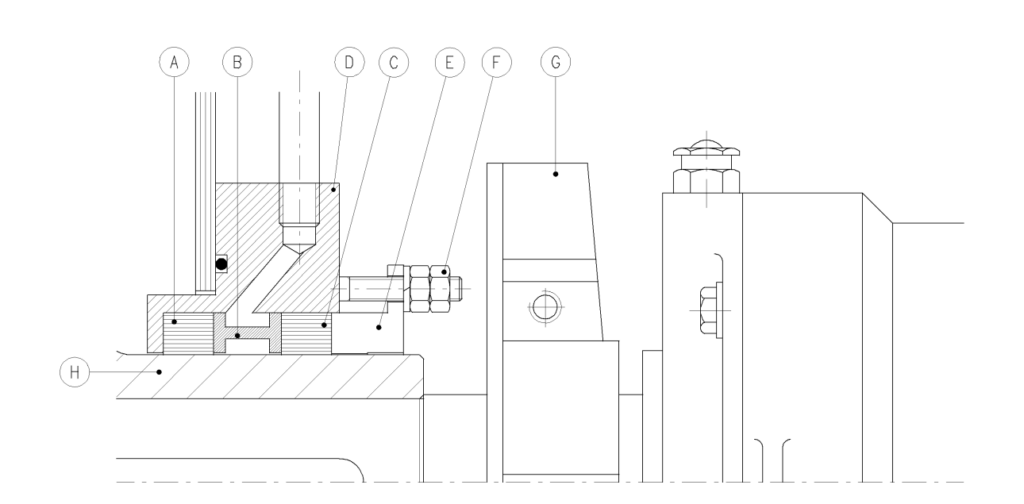

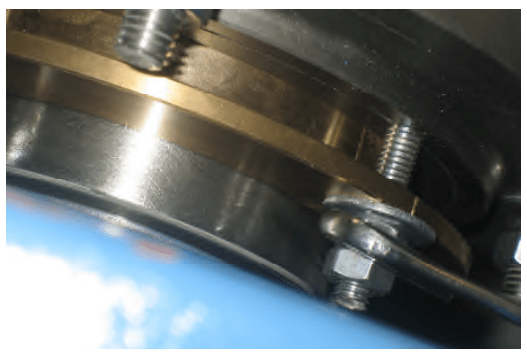

Señale con precisión la posición entre los semianillos que aprietan la trenza (E) y el cuerpo portatrenza (D). Esto es crucial para un montaje posterior exacto.

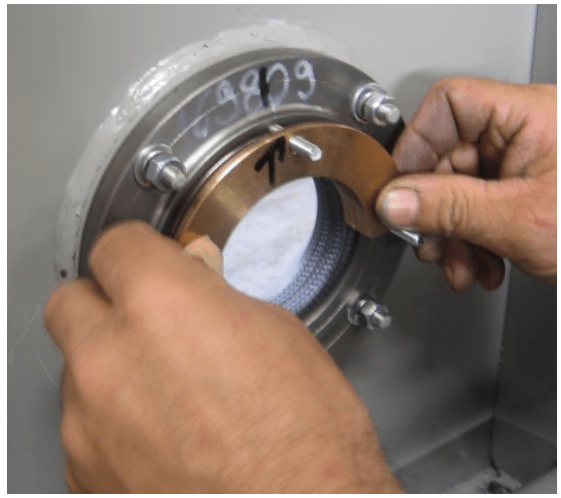

Paso 2: Retirar los semianillos

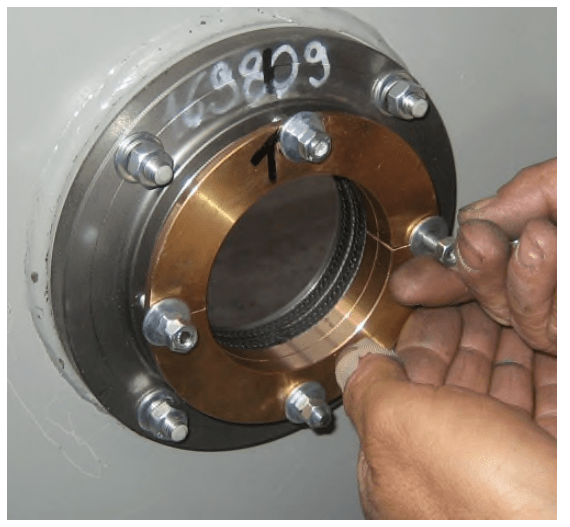

Desatornille y retire las tuercas y contramuercas de fijación (F) para quitar los dos semianillos que sujetan la junta de trenza.
Paso 3: Marcar dispositivo de enfriamiento (si aplica)
En los ventiladores equipados con un dispositivo de enfriamiento (G), marque su posición en el árbol o en el cubo de la rueda de álabes antes de proceder a su desmontaje.

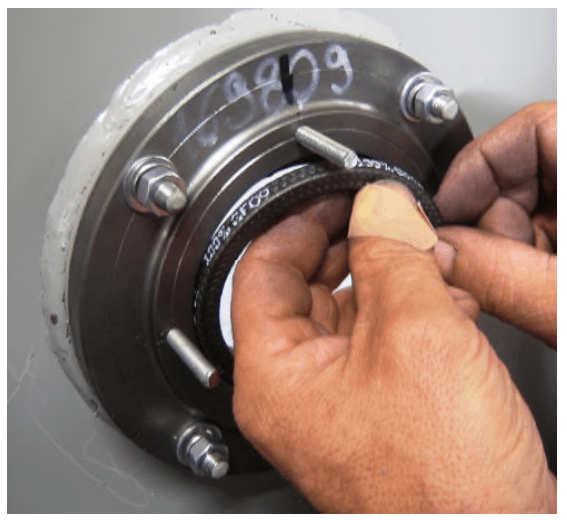

Paso 4: Extraer la junta vieja
Retire los componentes gastados: la junta a reemplazar (A y C) y el anillo de insuflación de gas (B).
Nota: Las juntas pueden ser de dos tipos: en forma de trenza o en forma de cinta.
Montaje de la Nueva Junta que Aprieta la Trenza
El montaje correcto es fundamental para el éxito del cambio de prensaestopa en ventilador. Preste atención a los detalles.
Paso 5: Instalar la nueva junta
Existen dos métodos según el tipo de junta:
- 5.1 Para junta tipo trenza:
Corte a medida los anillos (se requieren un mínimo de dos) e insértelos entre el cuerpo portatrenza y el cubo.

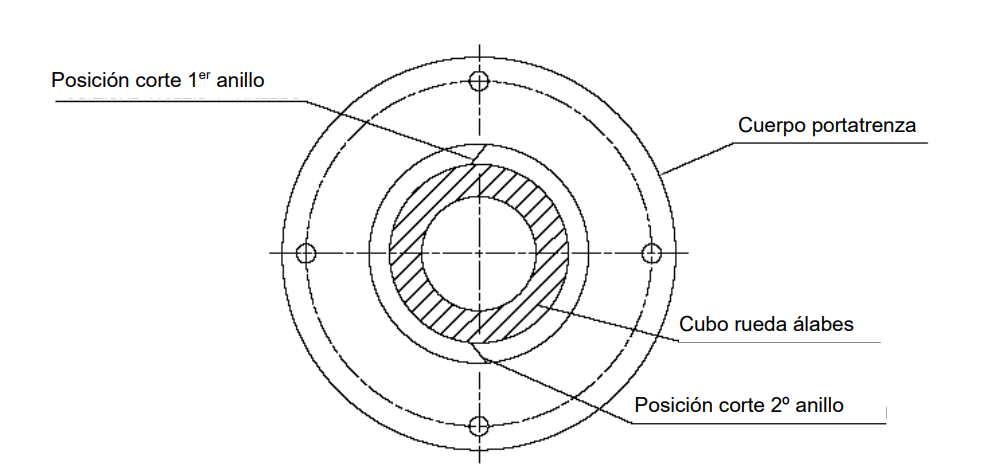

ATENCIÓN: Los cortes de los anillos deben ubicarse en posiciones diametralmente opuestas para asegurar la estanqueidad (ver Figura 10-16). Cuando esté previsto, interponga el anillo de insuflación de gas entre los anillos de estanqueidad.
- 5.2 Para junta tipo cinta:
Envuelva las espirales alrededor del cubo de la rueda de álabes y empújelas dentro del cuerpo portatrenza. Interponga el anillo de insuflación de gas entre las espirales cuando corresponda.

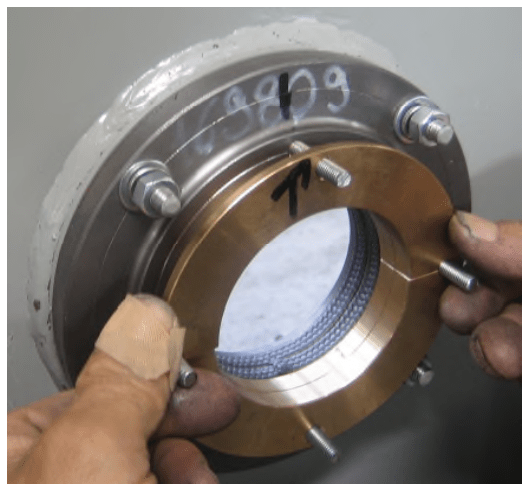

Paso 6: Colocar y alinear los semianillos
Monte los dos semianillos que aprietan la trenza, asegurándose de que ocupen exactamente la misma posición marcada en el Paso 1.

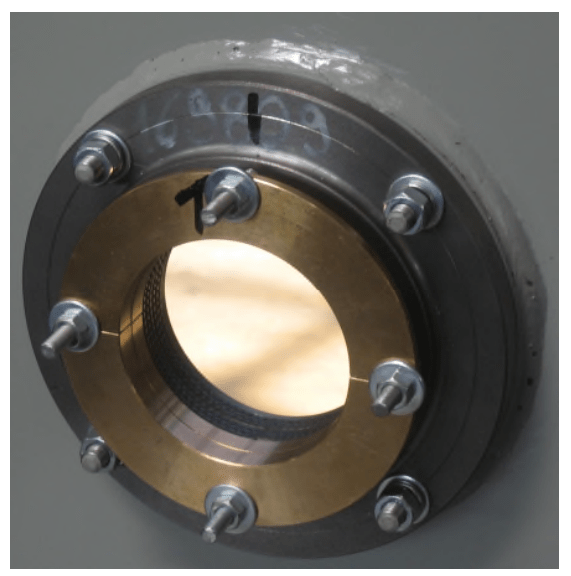

Paso 7: Apretar con el par de torsión especificado
Atornille las tuercas y contramuercas de fijación aplicando el par de torsión necesario. Este par garantiza el roce ideal de la junta.
Importante: Apriete los tornillos de manera alternativa y cuidadosa para que los semianillos compriman la junta de forma uniforme dentro del cuerpo portatrenza.
Paso 8: Remontaje final
Para completar el proceso, vuelva a montar el ventilador de enfriamiento en su posición original.
Referencias
El procedimiento de cambio de prensaestopa en ventilador aquí descrito se ha extraído literalmente del manual técnico original del fabricante:
Ferrari Ventilatori Industriali S.p.A.
Ventiladores centrífugos – Advertencias e instrucciones de uso
(Secciones 10.7, 10.7.1 y 10.7.2, Figuras 10-15, 10-16 y Fotos 69-74).
