Las bombas centrífugas son dispositivos fundamentales en la industria. Mueven líquidos a través de sistemas de tuberías. Para ello, garantizan el caudal necesario. Además, superan la carga de energía que impone el sistema. Transforman energía mecánica en energía de presión del fluido. Son las más utilizadas en diversos procesos industriales.
¿Qué Es Una Bomba Centrífuga Y Cómo Funciona?
Las bombas centrífugas son uno de los equipos más utilizados en la industria para transportar líquidos de un punto a otro. Se encuentran en plantas de proceso, sistemas contra incendios, redes de agua, minería, petróleo, generación de energía, tratamiento de aguas y muchas otras aplicaciones donde es necesario mover un fluido de forma continua y eficiente.
Su principio de funcionamiento consiste en transformar la energía mecánica suministrada por un motor en energía hidráulica. Para lograrlo, la bomba acelera el líquido mediante un impulsor giratorio (rodete) y posteriormente convierte gran parte de esa velocidad en presión, permitiendo que el fluido sea impulsado a través de la tubería hacia su destino.
Aunque internamente ocurren fenómenos hidráulicos complejos, el recorrido del líquido puede entenderse en cuatro etapas principales:
El líquido ingresa a la bomba por la tubería de aspiración.
El rodete gira a alta velocidad y transmite energía al fluido.
El líquido es impulsado hacia el exterior del rodete, aumentando su velocidad.
La voluta recoge el flujo y transforma parte de esa velocidad en presión antes de enviarlo hacia la tubería de impulsión.
En términos sencillos, una bomba centrífuga no “empuja” el líquido directamente. Lo acelera mediante un elemento giratorio y aprovecha el diseño de su carcasa para convertir esa energía en la presión necesaria para transportar el fluido a otro punto del sistema.

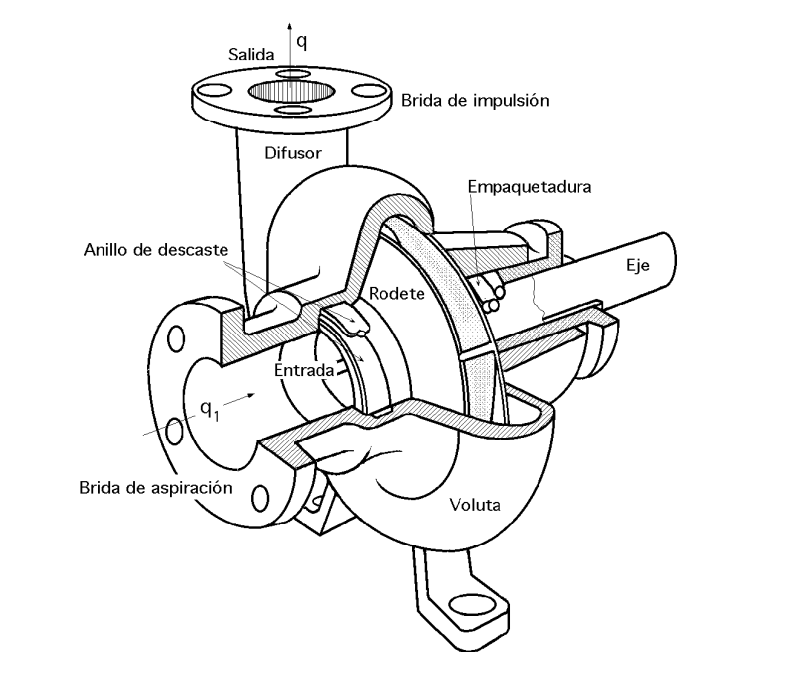

Esquema de una bomba centrifuga
Partes Principales de una Bomba Centrífuga

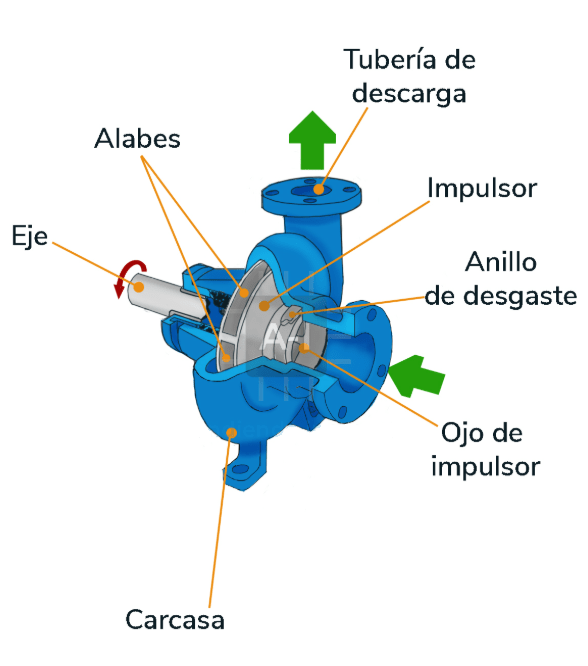

Partes de una bomba centrifuga
Una bomba centrífuga se compone de partes clave. Primero, el motor genera el movimiento. Este movimiento se transmite mediante un eje. El eje hace girar al impulsor. El impulsor transfiere energía al fluido. Convierte la energía en energía cinética. Luego, la voluta transforma esta energía cinética. La convierte en energía de presión. Esto ocurre al reducir el área de flujo cerca de la descarga.
Clasificación de las Bombas Centrífugas
Las bombas centrífugas pueden clasificarse de diferentes maneras según sus características hidráulicas y constructivas. Las tres clasificaciones más utilizadas consideran la dirección del flujo, el diseño del impulsor y la posición del eje. Conocer estas diferencias facilita la selección del equipo más adecuado para cada aplicación industrial.
Según La Dirección Del Flujo
La clasificación más conocida considera la trayectoria que sigue el líquido al atravesar el impulsor. En función de ello, las bombas centrífugas se dividen en:
Bombas radiales: el líquido abandona el impulsor principalmente en dirección radial. Son las más utilizadas en aplicaciones industriales porque permiten desarrollar altas presiones con caudales moderados.
Bombas de flujo mixto: combinan un desplazamiento radial y axial del líquido. Se utilizan cuando se requieren caudales mayores sin perder completamente la capacidad de generar presión.
Bombas axiales: el líquido circula prácticamente en la misma dirección del eje de rotación. Son ideales para mover grandes caudales con bajas alturas de elevación.

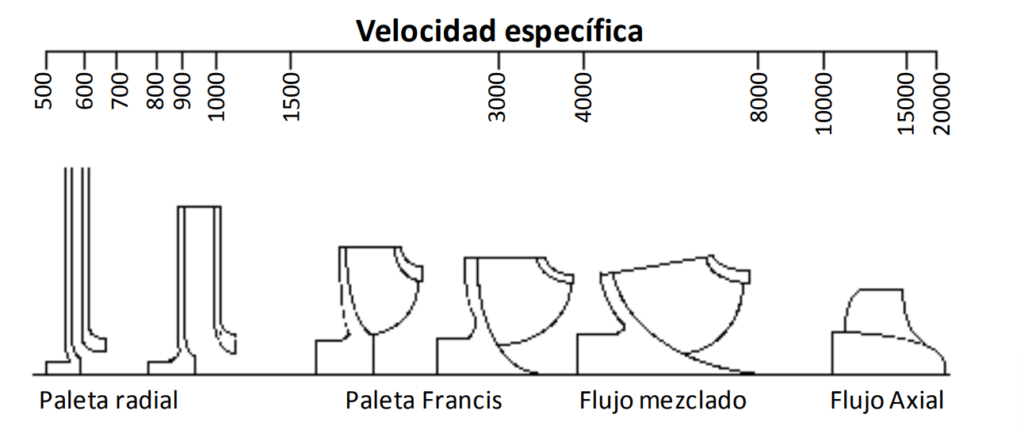

clasificación de bombas centrifugas
Según El Diseño Del Impulsor
Desde el punto de vista constructivo, los impulsores también pueden clasificarse en abiertos, semiabiertos y cerrados. Esta clasificación es independiente del tipo de flujo, por lo que una bomba radial o de flujo mixto puede incorporar cualquiera de estos diseños según las necesidades de la aplicación.
Impulsor abierto: posee los álabes expuestos y facilita el paso de líquidos con partículas en suspensión. Su mantenimiento suele ser más sencillo.
Impulsor semiabierto: incorpora un disco lateral de apoyo que mejora el rendimiento sin perder completamente la facilidad de limpieza.
Impulsor cerrado: los álabes quedan encerrados entre dos discos laterales, ofreciendo una mayor eficiencia hidráulica para líquidos limpios y aplicaciones de alta exigencia.

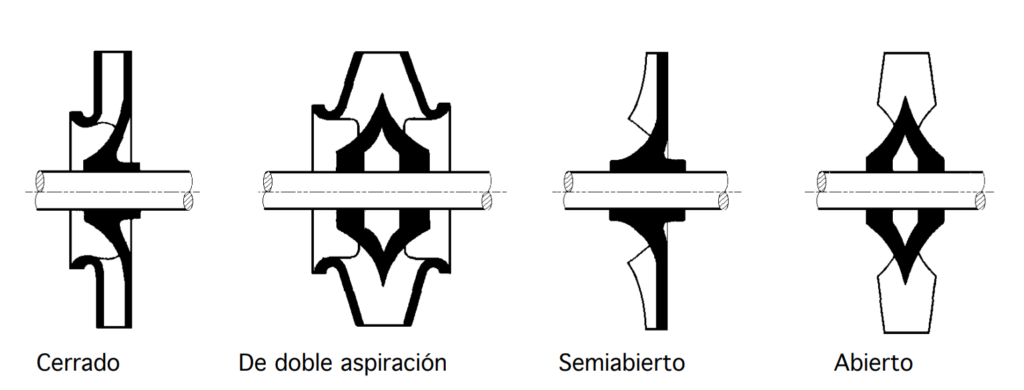

Tipos de impulsores
¿Quieres conocer las ventajas, desventajas y aplicaciones de cada tipo de impulsor? Muy pronto publicaremos una guía completa dedicada exclusivamente a los impulsores de bombas centrífugas.
Según La Posición Del Eje
Otra forma habitual de clasificar las bombas centrífugas considera la orientación de su eje de rotación.
Bombas horizontales: son las más utilizadas en instalaciones industriales. Destacan por su menor costo, facilidad de mantenimiento y simplicidad para desmontar sus componentes durante las intervenciones.
Bombas verticales: se emplean cuando existen limitaciones de espacio o cuando la bomba debe trabajar sumergida. Eliminan muchos problemas asociados a la aspiración, aunque su mantenimiento suele ser más complejo debido a su configuración constructiva.

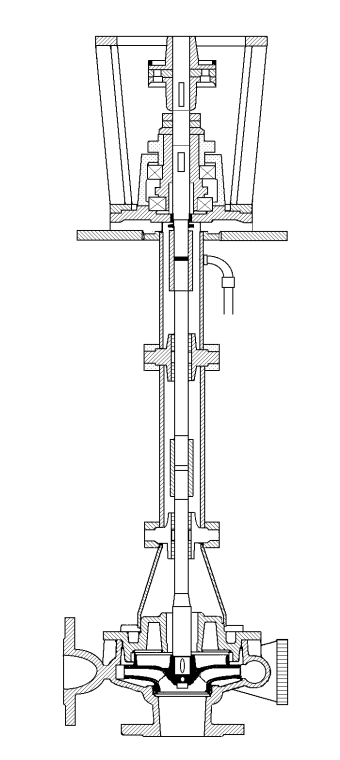

Bomba de eje vertical
¿Quieres conocer cuándo conviene utilizar una bomba horizontal o una vertical? Próximamente publicaremos una guía comparativa con sus ventajas, desventajas y aplicaciones industriales.
Comprender la Cavitación en Bombas Centrífugas

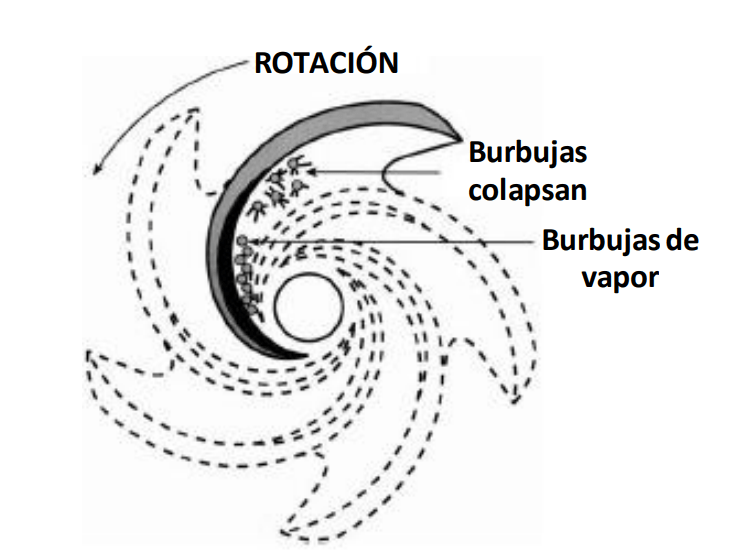

Cavitación en bombas centrifugas

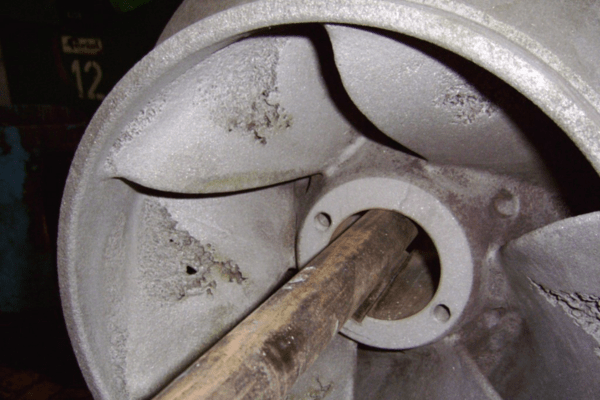

La cavitación es un problema grave en bombas centrífugas. Consiste en la formación de burbujas de vapor. Ocurre por bajas presiones en la succión. Estas burbujas colapsan dentro del impulsor. Como resultado, dañan permanentemente sus álabes. Además, reducen drásticamente la eficiencia de la bomba. Por lo tanto, monitorear el NPSH disponible es crucial.
Las Poderosas Leyes de Afinidad
Las Leyes de Afinidad predicen el comportamiento de las bombas centrífugas. Relacionan cambios en velocidad (N) y diámetro del impulsor (D). Si la velocidad varía, el caudal cambia proporcionalmente. El cabezal varía con el cuadrado de la relación de velocidades. La potencia varía con el cubo de esta relación. Cambios en el diámetro siguen relaciones similares. Estas leyes son válidas para cambios menores al 25%.
Curvas Características: El ADN de la Bomba

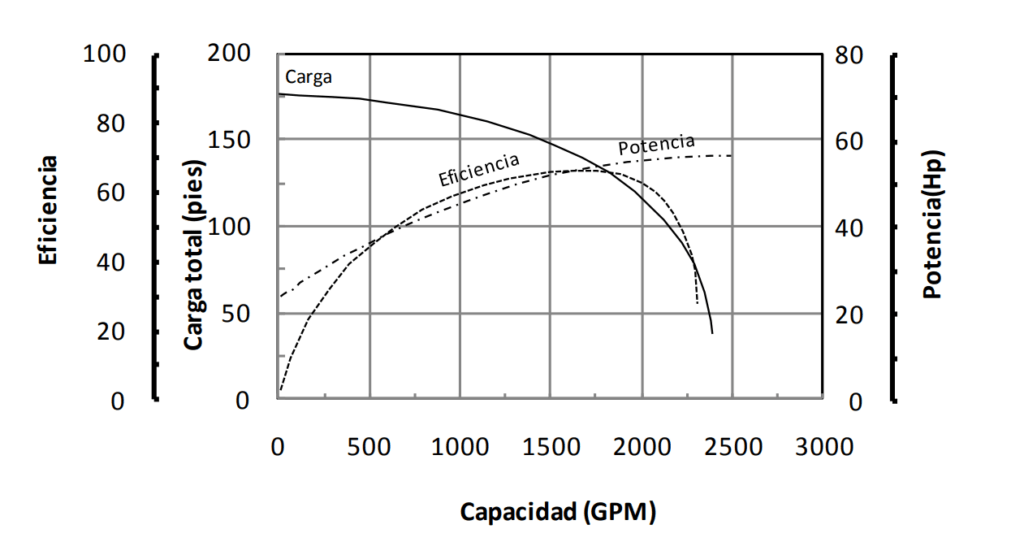

Curvas características de la bomba
Las curvas características describen el desempeño de las bombas centrífugas. La curva Cabezal vs. Capacidad es la más importante. Muestra cómo el cabezal cae al aumentar el caudal. Cada bomba tiene una curva única. Las bombas pueden usar impulsores de diferente diámetro. Esto genera una familia de curvas en un mismo gráfico. También existen curvas de Eficiencia y Potencia consumida (BHP). Operar cerca del Punto de Máxima Eficiencia (BEP) ahorra energía. Las curvas de NPSH Requerido ayudan a prevenir la cavitación.
La Curva del Sistema y el Punto de Operación
Todo sistema de bombeo tiene una curva del sistema. Representa la energía (cabezal) que el sistema necesita. Depende del cabezal estático y del cabezal friccional. El friccional aumenta con el caudal. Al instalar una bomba centrífuga, su curva intersecta la curva del sistema. Este cruce define el punto de operación real. Es el caudal y cabezal donde trabajarán bomba y sistema. Seleccionar la bomba correcta es crucial para este punto.
Punto de Máxima Eficiencia (BEP): La Clave Para Prolongar La Vida Útil
El Punto de Máxima Eficiencia (Best Efficiency Point o BEP) representa la condición de operación para la cual una bomba centrífuga alcanza su mayor eficiencia hidráulica. En este punto, el flujo, la presión y las pérdidas internas se encuentran en equilibrio, reduciendo las vibraciones, el consumo de energía y el desgaste de componentes como rodamientos, sellos mecánicos e impulsores.
Aunque una bomba puede operar fuera del BEP, hacerlo de manera continua incrementa los esfuerzos hidráulicos y mecánicos sobre el equipo. Esto favorece la aparición de problemas como cavitación, recirculación interna, aumento de vibraciones y una disminución de la vida útil de los componentes.
Si deseas comprender con mayor profundidad qué es el BEP, cómo se representa en la curva característica de una bomba y por qué influye directamente en su vida útil, consulta nuestra guía completa sobre el BEP en bombas centrífugas.
📘 ¿Quieres profundizar en este tema?
Aprende qué es el BEP, cómo interpretarlo y por qué influye en la vida útil de una bomba centrífuga.
Podemos conectar bombas centrífugas en serie o paralelo. En serie, la descarga de una se conecta a la succión de la otra. Ambas manejan el mismo caudal (Q). El cabezal total es la suma de los cabezales individuales. En paralelo, las succiones y descargas están unidas. Cada bomba desarrolla el mismo cabezal. El caudal total es la suma de los caudales individuales. Estos arreglos permiten adaptarse a demandas específicas del sistema.
Referencias:
Vargas, P. (s.f.). Operaciones Unitarias 1: Bombas Centrífugas. UNEFM, Dpto. Energética. Material de estudio disponible en www.operaciones1.wordpress.com.
Lobanoff, V. y Ross, R. (1992). Centrifugal Pumps: Design and Applications (2da ed.). Gulf Publishing Company.
Mott, R. (2008). Mecánica de Fluidos Aplicada. Pearson Prentice Hall.
Volk, M. (2006). Pump Characteristics and Applications (2da ed.). Taylor & Francis.
Darby, R. (2001). Chemical Engineering Fluid Mechanics. Marcel Dekker.
Fernández Díez, P. (s.f.). Bombas Centrífugas y Volumétricas. Departamento de Ingeniería Eléctrica y Energética, Universidad de Cantabria.
