Los motores eléctricos son el corazón de la industria moderna. Consumen dos tercios de la energía eléctrica en aplicaciones industriales. En México, se reparan alrededor de 1.8 millones anualmente. Un mantenimiento adecuado garantiza su eficiencia, confiabilidad y vida útil. Esta categoría centraliza todo el conocimiento esencial para su óptimo funcionamiento.
¿Qué es un Motor Eléctrico y por qué es Clave su Mantenimiento?
Un motor eléctrico convierte energía eléctrica en energía mecánica. Es un equipo rotativo fundamental en bombas, ventiladores, compresores y bandas transportadoras. Su correcto mantenimiento evita paros costosos en la producción. Además, asegura que opere con la máxima eficiencia energética posible. Esto se traduce directamente en ahorros económicos y menor impacto ambiental.

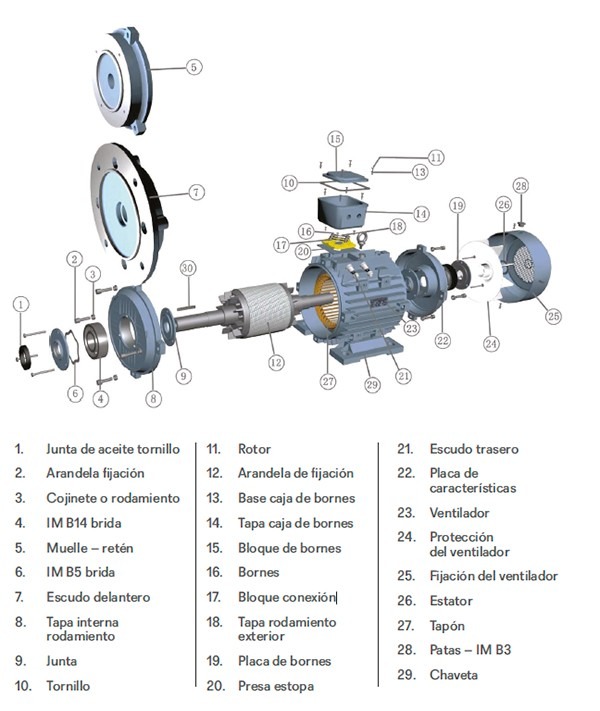

Componentes Principales de un Motor Trifásico
Conocer las partes de un motor es el primer paso para su mantenimiento.
- Estator: Parte fija que contiene el núcleo laminado y el devanado (bobinado) que crea el campo magnético rotativo.
- Rotor: Parte giratoria (jaula de ardilla), que interactúa con el campo del estator para producir torque.
- Cojinetes/Rodamientos: Soportan el eje del rotor, permitiendo su giro suave y con baja fricción.
- Carcasa: Protege los componentes internos y disipa el calor.
- Ventilador y Tapas: Enfrían el motor durante su operación.

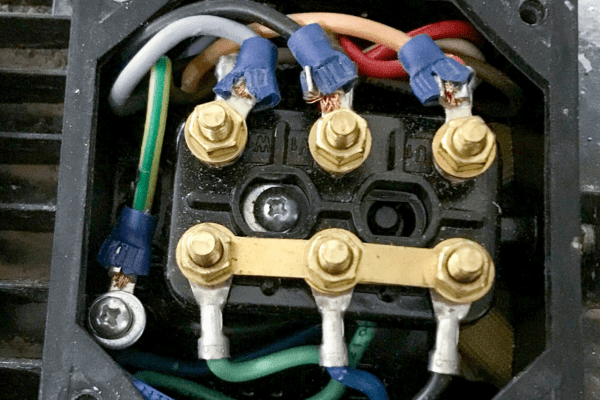

- Caja de Conexiones: Alberga las terminales para conectar el motor a la alimentación eléctrica.
Las 5 Pérdidas de Energía que Reducen la Eficiencia
Entender dónde se pierde energía es crucial. Un motor tiene cinco tipos principales de pérdidas:
- Pérdidas en el Núcleo (Hierro): Ocurren en las láminas de acero del estator y rotor por histéresis y corrientes parásitas. Un quemado excesivo durante la reparación las incrementa.
- Pérdidas I²R del Estator: Son pérdidas por calentamiento en el devanado del estator. Dependen de la resistencia del cable. Se minimizan usando alambre de mayor sección y cabezas de bobina más cortas.
- Pérdidas I²R del Rotor: Pérdidas por calentamiento en las barras y anillos de la jaula del rotor.
- Pérdidas por Fricción y Ventilación: Provienen de la fricción en los rodamientos y del aire movido por el ventilador. Un exceso de grasa las aumenta significativamente.
- Pérdidas Adicionales con Carga: Pérdidas dispersas por armónicos y pulsaciones magnéticas en el entrehierro. Un núcleo dañado o un entrehierro irregular las incrementan.
Recomendación de imagen: Incluir la Figura 3 (Pérdidas en las diferentes partes del motor) aquí ayudaría a visualizar la distribución de estas pérdidas.
Proceso de Reparación para Conservar la Eficiencia
Una reparación profesional sigue un protocolo estricto para no degradar el rendimiento del motor.
1. Inspección y Desensamble
Documentar todos los datos de placa y el estado del motor. Desensamblar con cuidado, marcando la posición de tapas y componentes. Extraer el rotor sin dañar el entrehierro es crítico.
2. Remoción del Bobinado y Limpieza del Núcleo
Retirar el bobinado viejo tras un quemado controlado. La temperatura óptima es de 370°C medida en el núcleo. Temperaturas más bajas dificultan la remoción y dañan los dientes del estator. Temperaturas más altas perjudican el aislamiento entre láminas. Limpiar las ranuras con métodos no abrasivos.
3. Rebobinado: El Corazón de la Reparación
- Duplicar el bobinado original es la mejor práctica para mantener la eficiencia.
- Reducir la Longitud Media de Espira (LME): Cabezas de bobina más cortas reducen las pérdidas I²R.
- Aumentar la sección del alambre: Siempre que el espacio en la ranura lo permita, reduce la resistencia.
- Las pruebas de resistencia y equilibrio de fases son obligatorias antes del barnizado.
Recomendación de imagen: Incluir la Figura 5 (Longitud media de la espira – MLT) aquí clarifica el concepto de LME y su importancia.
4. Ensamble Final y Pruebas
- Lubricación precisa: El exceso de grasa en los rodamientos puede aumentar las pérdidas por fricción hasta 500W.
- Alineación correcta: Un desalineamiento genera vibraciones y sobrecalienta los cojinetes.
- Verificar que los ductos de ventilación estén libres.
- Realizar pruebas eléctricas de rigor (Hipot, resistencia de aislamiento).
¿Reparar o Reemplazar? Modelo de Decisión
La elección depende de factores económicos y técnicos. Considera reparar cuando:
- El motor es de aplicación especial o tiene características únicas.
- El costo de reparación es menor al 40% del valor de uno nuevo (para motores de propósito general >30 HP).
- El núcleo del estator está en buen estado.
- Se necesita una modificación para optimizarlo a la aplicación (ej. cambio de voltaje, mejor sellado).
Considera reemplazar por un motor de alta eficiencia (NEMA Premium) cuando:
- El motor es estándar, trabaja continuamente y es antiguo.
- El núcleo está severamente dañado.
- El costo de reparación es alto y la amortización del nuevo motor es favorable.
Mejores Prácticas de Mantenimiento Predictivo y Preventivo
- Monitoreo de Vibraciones: Detecta desbalance, desalineación y fallas incipientes en rodamientos.
- Análisis de Corriente: Identifica desbalances eléctricos, problemas de rotor y carga mecánica.
- Termografía: Localiza puntos calientes en conexiones y devanados.
- Lubricación: Sigue las recomendaciones del fabricante en tipo, cantidad e intervalo de grasa.
- Limpieza: Mantener limpios los ductos de ventilación externos e internos es vital para la disipación de calor.
