La elección entre transformadores en baño de aceite o secos es una decisión crítica en proyectos industriales y comerciales. Cada tecnología presenta ventajas, limitaciones y aplicaciones específicas, donde factores como la seguridad contra incendios, la experiencia operativa y el entorno de instalación son determinantes. Este análisis se basa en criterios técnicos y normativos para guiar la selección más adecuada.
Experiencia Operativa y Seguridad Funcional
Los transformadores en baño de aceite mineral cuentan con una dilatada experiencia en instalación, explotación y mantenimiento. Esta trayectoria ha permitido optimizar su vida útil y fiabilidad operativa.
En contraste, la tecnología de los transformadores secos, aunque en desarrollo, aún no ha alcanzado en todos los casos el mismo grado de experiencia colectiva entre fabricantes, ingenierías e instaladores para equiparar su seguridad de funcionamiento. La norma UNE EN 60076-11 destaca la necesidad de atención especial en su instalación y uso.
Consideraciones Clave para Transformadores Secos (Según UNE EN 60076-11)
- Fabricante: Debe certificar en laboratorio independiente las calidades máximas (C2, E2, F1) si son exigidas en el proyecto.
- Proyectista: Debe seleccionar el transformador más adecuado y definir los requisitos de ventilación y protección.
- Instalador: Debe seguir rigurosamente los manuales de manipulación, transporte e instalación.
- Usuario: Debe respetar los controles de mantenimiento prescritos según el entorno.
Limitaciones de Aplicación por Potencia y Entorno
Es crucial considerar las limitaciones inherentes de cada tecnología a la hora de evaluar los pros y contras entre transformadores en baño de aceite o secos.
Límites de los Transformadores en Baño de Aceite:
- No tienen competencia en potencias superiores a 20 MVA y tensiones superiores a 66 kV.
- Su uso está restringido en atmosferas contaminadas o a la intemperie.
- Presentan ciertas restricciones en instalaciones por encima de los 1000 m de altitud.
Límites de los Transformadores Secos:
- El análisis comparativo se reduce principalmente a transformadores de media tensión e instalaciones de interior debido a las limitaciones anteriores.
El Factor Decisivo: Riesgo de Incendio y Toxicidad
El bajo punto de inflamación del aceite mineral es la principal limitación para su uso en ciertas instalaciones. Estos transformadores son susceptibles de provocar, alimentar y propagar incendios, agravados por la expansión del aceite a través de canalizaciones. Además, la combustión genera gases de gran toxicidad y humos opacos, un grave riesgo para la evacuación en edificios.
La normativa ITC-BT 14 del Reglamento de Alta Tensión (RAT) establece requisitos estrictos:
Para dieléctricos inflamables (punto de inflamación < 300°C):
- Volumen unitario > 600 litros, o total > 2400 litros: Se requiere sistema fijo de extinción automático.
- En edificios de pública concurrencia: Los límites se reducen a 400 litros y 1600 litros, respectivamente.
Esta prescripción abre las puertas a transformadores con líquido dieléctrico de clase K (punto de combustión más alto) y, especialmente, a los transformadores secos en locales de pública concurrencia o con alto riesgo de incendio.
Comparativa Técnica Directa

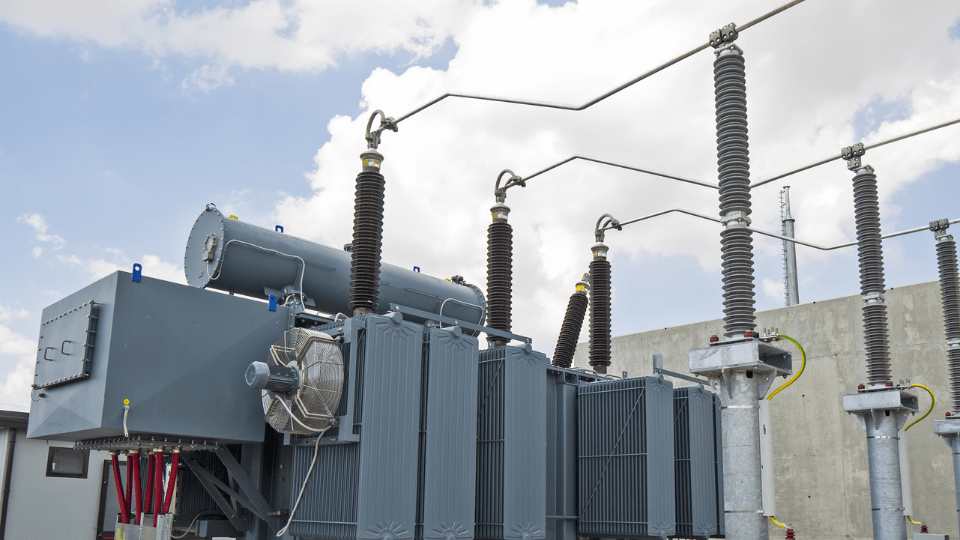

Ventajas Tecnológicas de los Transformadores en Baño de Aceite
- Mayor Resistencia a Sobretensiones: La rigidez dieléctrica del aceite es 8 veces superior a la del aire.
- Refrigeración Superior: El poder refrigerante del aceite, su convección natural y el uso de radiadores permiten una evacuación de calor extraordinaria.
- Eficiencia y Compacidad: Gracias al mejor aislamiento y refrigeración, para las mismas características técnicas, sus partes activas son más reducidas. Esto se traduce en:
- Mayor compacidad.
- Mayor resistencia al cortocircuito.
- Menores pérdidas y mayor rendimiento.
- Menor ruido.
- Menor precio (aproximadamente un 35% menos que los secos).

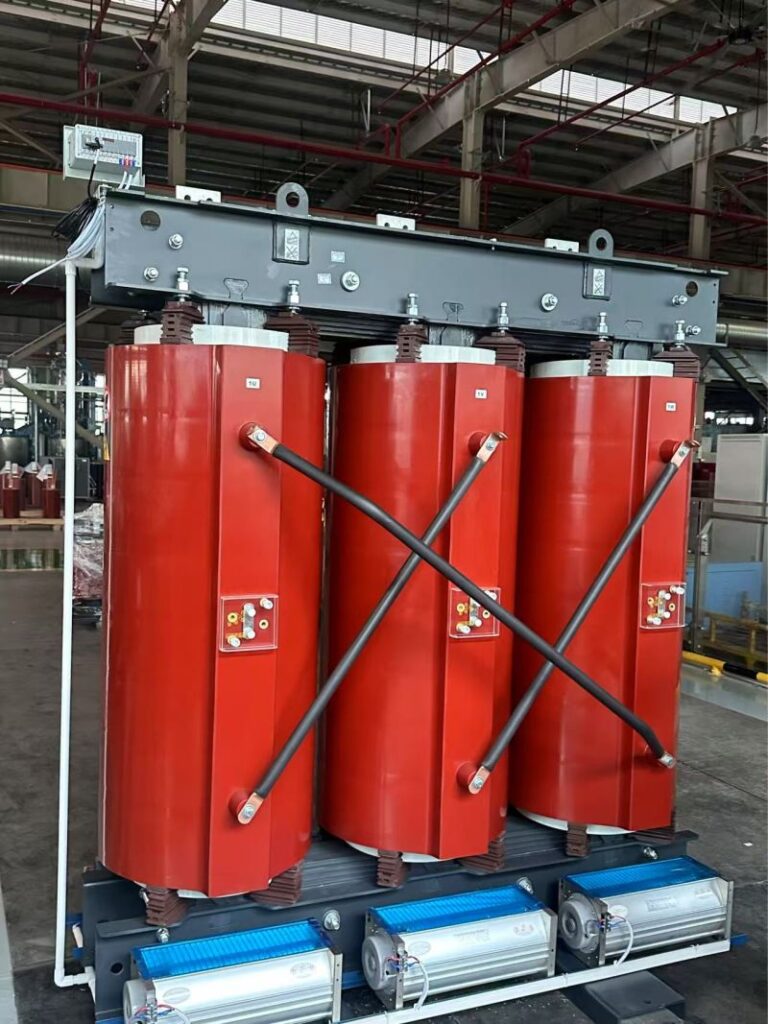

Ventajas Tecnológicas de los Transformadores Secos
- Seguridad Antiincendios Óptima para Interiores: Son la opción más coherente para edificios de pública concurrencia. Los materiales son autoextinguibles, no producen gases tóxicos y los humos son tenues y no corrosivos.
- Ventajas Medioambientales: Cumplen criterios de integración en el entorno y son reciclables. A diferencia de los de aceite, no contaminan el suelo ni la capa freática al final de su vida útil.
- Flexibilidad de Instalación y Ahorro de Espacio: Permiten ubicar centros de transformación en pasillos de talleres o cerca de la máquina herramienta (ej. robots de soldadura), optimizando el uso del suelo.
Evaluando la Elección entre Baño de Aceite o Secos
De la comparativa se desprende que cada tecnología tiene un perfil claro. Los transformadores en baño de aceite ofrecen mayor experiencia, eficiencia en refrigeración y coste inicial más bajo. Sin embargo, es el riesgo de incendio y la toxicidad de los gases lo que restringe decisivamente su uso en el interior de inmuebles, especialmente en lugares con pública concurrencia.
Por lo tanto, los transformadores secos han experimentado un desarrollo creciente impulsado por su comportamiento seguro ante el fuego, su menor impacto ambiental y su flexibilidad de instalación, siendo la elección técnica obligada cuando la seguridad contra incendios y las personas son la prioridad.
Referencias
- UNE EN 60076-11 (2004): “Transformadores de tipo seco”. Anexo A: “Instalación y seguridad en los transformadores de tipo seco”.
- Reglamento de Alta Tensión (RAT): Instrucción Técnica Complementaria ITC-BT 14, Apartado 4.1.
