En el ámbito industrial, comprender las pérdidas de energía en motores eléctricos es fundamental para garantizar su eficiencia operativa y prolongar su vida útil. Según estudios especializados, un motor de inducción presenta cinco tipos principales de pérdidas, las cuales impactan directamente en su rendimiento y costos de operación.
Tipos de Pérdidas en Motores de Inducción

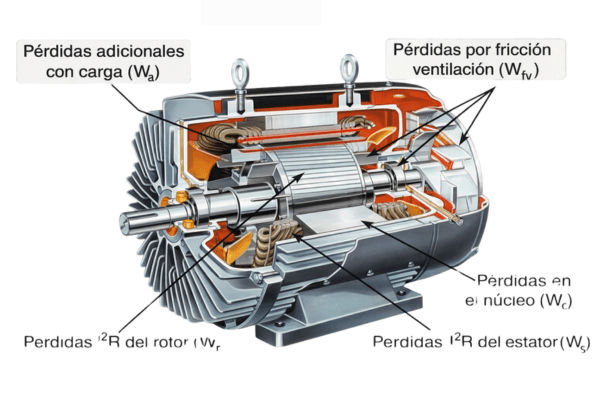

Los motores de inducción experimentan cinco categorías de pérdidas de energía:
- Pérdidas en el núcleo del estator y del rotor (Pérdidas en el hierro)
- Pérdidas I²R del estator
- Pérdidas I²R del rotor
- Pérdidas por fricción y ventilación
- Pérdidas adicionales con carga
Cuando un motor opera a frecuencia fija, las pérdidas por fricción, ventilación y en el núcleo permanecen relativamente constantes. Sin embargo, las pérdidas I²R y las adicionales con carga aumentan significativamente bajo mayores demandas. Es crucial señalar que estas pérdidas pueden incrementarse aún más cuando el motor es alimentado por un variador de frecuencia.
Distribución Promedio de las Pérdidas
Un estudio de EASA/AEMT sobre bobinados reveló la siguiente distribución promedio de pérdidas, que varía según el número de polos:
| Tipo de Pérdida | Promedio (2 polos) | Promedio (4 polos) | Factores que las Afectan |
|---|---|---|---|
| En el núcleo (Wc) | 19% | 21% | Calidad del acero, entrehierro, saturación, frecuencia, condición del aislamiento inter-laminar |
| Fricción y ventilación (Wfw) | 25% | 10% | Eficiencia del ventilador, lubricación, estado de rodamientos y sellos |
| I²R del estator (Ws) | 26% | 34% | Sección/calibre del alambre, longitud media de la espira (LME), disipación de calor |
| I²R del rotor (Wr) | 19% | 21% | Sección y material de las barras y anillos de la jaula |
| Adicionales con carga (Wi) | 11% | 14% | Proceso de fabricación, diseño de ranura, entrehierro, estado de superficies del núcleo |
Tabla adaptada de EASA/AEMT.
Cómo Minimizar las Pérdidas Durante la Reparación
Una reparación adecuada puede reducir significativamente las pérdidas de energía en motores eléctricos. Para ello, es vital controlar cada etapa del proceso.
1. Gestión de las Pérdidas en el Núcleo (Hierro)
Las pérdidas en el núcleo pueden aumentar debido a:
- Presión excesiva sobre el paquete de láminas.
- Daño en el aislamiento inter-laminar por sobrecalentamiento.
- Daños mecánicos durante la remoción del bobinado (dientes deformados o sueltos).
Recomendación clave: El proceso de quemado del bobinado viejo debe realizarse a una temperatura controlada entre 360°C y 370°C. Temperaturas inferiores a 360°C dificultan la remoción y dañan el núcleo, mientras que superar los 400°C degrada el aislamiento inter-laminar. La prueba toroidal (Core Loss Tester) es esencial para verificar que las pérdidas no aumenten más del 20% tras la reparación.
2. Control de las Pérdidas I²R del Estator
Estas suelen ser la componente más alta de las pérdidas totales. Para reducirlas:
- Minimizar la Longitud Media de la Espira (LME): Cabezas de bobina más cortas reducen la resistencia. Un estudio muestra que un 10% menos de longitud en las cabezas puede reducir las pérdidas totales entre un 2.3% y un 3.3%.
- Mantener o aumentar la sección del alambre: Evitar reducir el calibre del conductor.
| HP/kW | Polos | Cambio en Longitud de Cabezas | Cambio en Pérdidas Totales |
|---|---|---|---|
| 50/37 | 4 | 10% más corta | -2.8% |
| 100/75 | 4 | 10% más corta | -2.6% |
| 200/150 | 4 | 10% más corta | -2.5% |
Fragmento de tabla de EASA. La LME es crítica para la eficiencia.
3. Prevención de Pérdidas Adicionales con Carga
Estas pérdidas (10-20% del total) aumentan principalmente por:
- Daños en las superficies del entrehierro (rayaduras, pulido excesivo).
- Entrehierro no uniforme (rotor excéntrico).
- Daños mecánicos en las láminas del núcleo durante la desbobinadura.
Conclusión: Un quemado inadecuado (temperatura baja) obliga a usar fuerza excesiva para remover bobinas, dañando el núcleo y elevando estas pérdidas por pulsación magnética.
4. Atención a Pérdidas por Fricción y en el Rotor
- Fricción y ventilación: Se elevan por rodamientos mal ajustados, sellos incorrectos, lubricación excesiva (especialmente grave en motores de 2 polos/3600 rpm) y ventiladores de recambio inadecuados. Una lubricación adecuada (llenado a ~50%) reduce pérdidas tras el rodaje inicial.
- Pérdidas en el rotor: Aumentan por cambios en el bobinado del estator que alteran el flujo, daños en las barras de la jaula o mecanizado incorrecto del rotor. No se debe rectificar el núcleo del rotor para mantener el entrehierro original.
Resumen de Factores que Incrementan las Pérdidas
Para un mantenimiento eficaz, supervise estos aspectos:
- Pérdidas en el núcleo: Calentamiento excesivo en quemado, daño al aislamiento inter-laminar, presión mecánica sobre el núcleo.
- Pérdidas I²R del estator: Aumento de la LME, reducción de la sección del alambre.
- Pérdidas en el rotor: Daños en la jaula, mecanizado, cambios en la densidad de flujo.
- Pérdidas por fricción: Lubricación excesiva, rodamientos y sellos inadecuados.
- Pérdidas adicionales: Daños en superficies del entrehierro, falta de concentricidad rotor-estator.
En consecuencia, un protocolo de reparación que priorice el control de temperatura de quemado, el cuidado del núcleo, la optimización de la LME y una lubricación precisa es la mejor estrategia para mitigar las pérdidas de energía en motores eléctricos y preservar su eficiencia nominal.
Referencias:
- EASA/AEMT. Study on Winding Data and Its Effects on Motor Performance.
- EASA. Guidelines for maintaining motor efficiency during rebuilding (Nota Técnica 16).
