El plano de caldera pirotubular permite comprender la integración de equipos, líneas de proceso y sistemas auxiliares dentro de una instalación industrial. Este tipo de esquema es clave para operación y mantenimiento.
En este caso, el plano muestra una caldera pirotubular horizontal con sistema de combustible residual. Además, integra tratamiento de agua, retorno de condensado y control térmico.
Por lo tanto, interpretar correctamente este tipo de planos mejora la eficiencia operativa y reduce riesgos en planta.

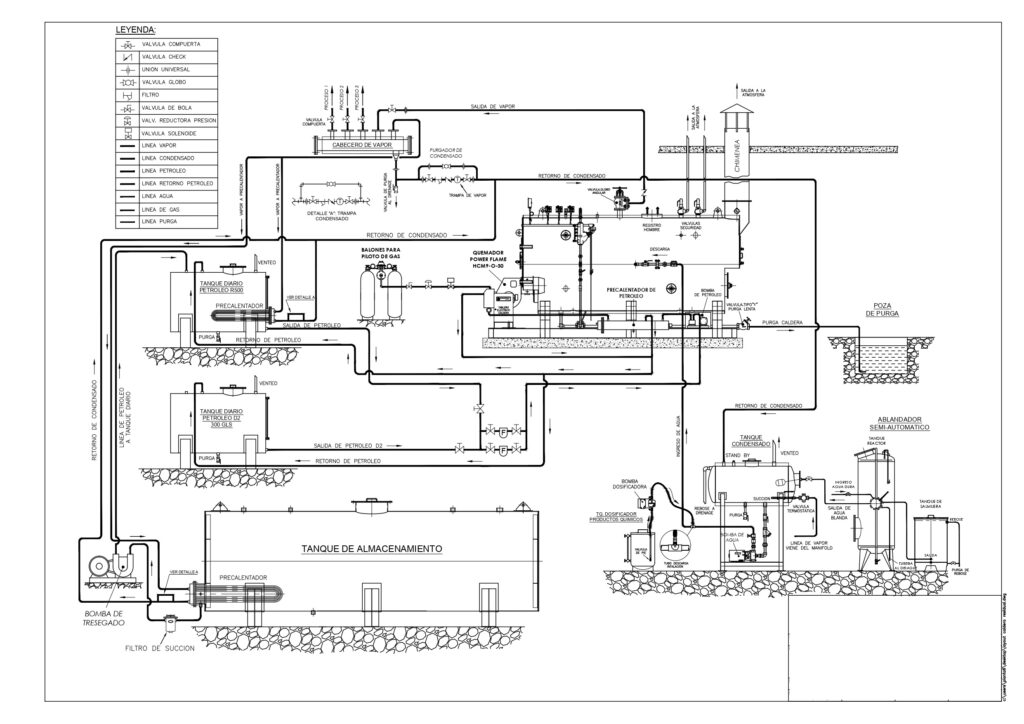

Descripción General Del Plano De Caldera Pirotubular
El diagrama presenta un layout completo de instalación industrial en Lima, Perú.
Incluye líneas de vapor, condensado, petróleo, agua y purga. Además, muestra equipos principales y auxiliares claramente identificados.
Se observa una distribución organizada que conecta generación, consumo y recuperación de energía térmica.
Componentes Principales Del Sistema
El plano identifica los siguientes equipos críticos:

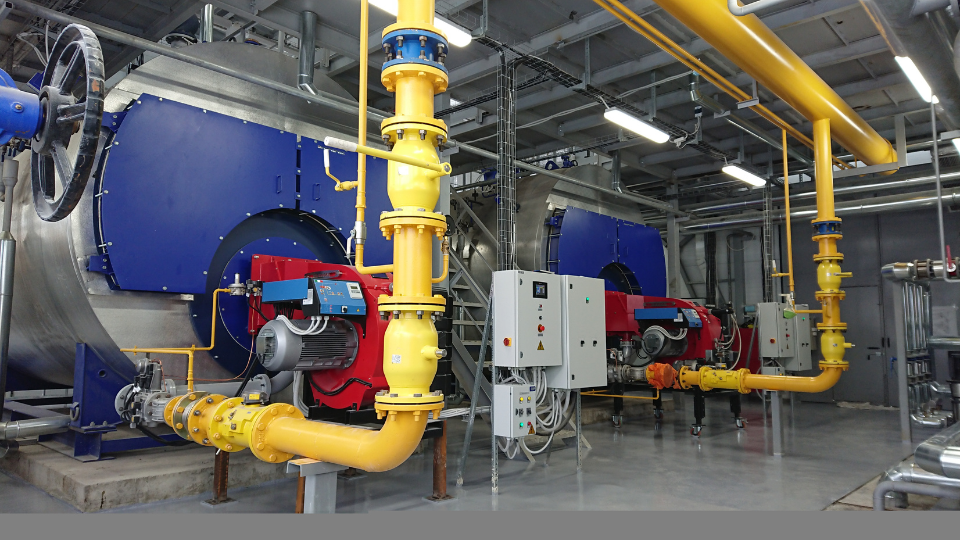

- Caldera pirotubular horizontal

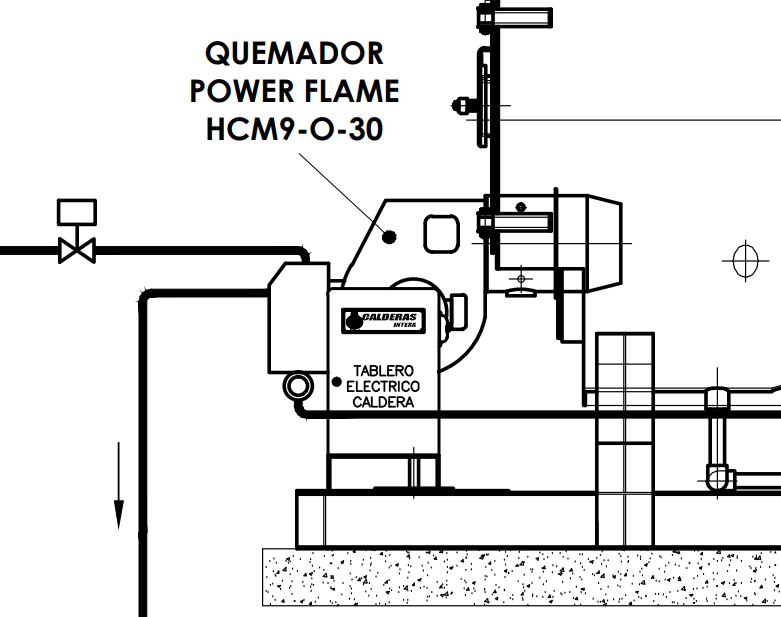

- Quemador Power Flame HCM9-O-30
- Chimenea de evacuación
- Tanque de almacenamiento de petróleo
- Tanques diarios de combustible
- Precalentador de petróleo
- Bombas de trasiego
- Ablandador de agua
Además, el sistema incluye dosificadores químicos y tanque de condensado.
Estos componentes trabajan de forma integrada para garantizar combustión eficiente y calidad del vapor.
Sistema De Combustible Y Precalentamiento

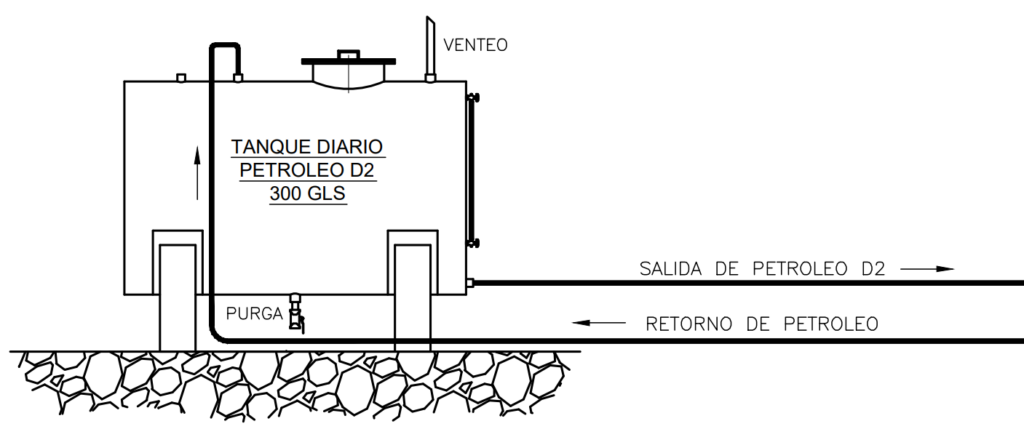

El sistema utiliza petróleo residual como combustible. Este fluye desde el tanque de almacenamiento hacia los tanques diarios.
Luego, el combustible pasa por un precalentador. Esto reduce su viscosidad y mejora la atomización en el quemador.
Por otro lado, el sistema incluye líneas de retorno de petróleo. Estas permiten recircular el combustible no utilizado.
Este diseño optimiza el consumo energético y reduce pérdidas térmicas.

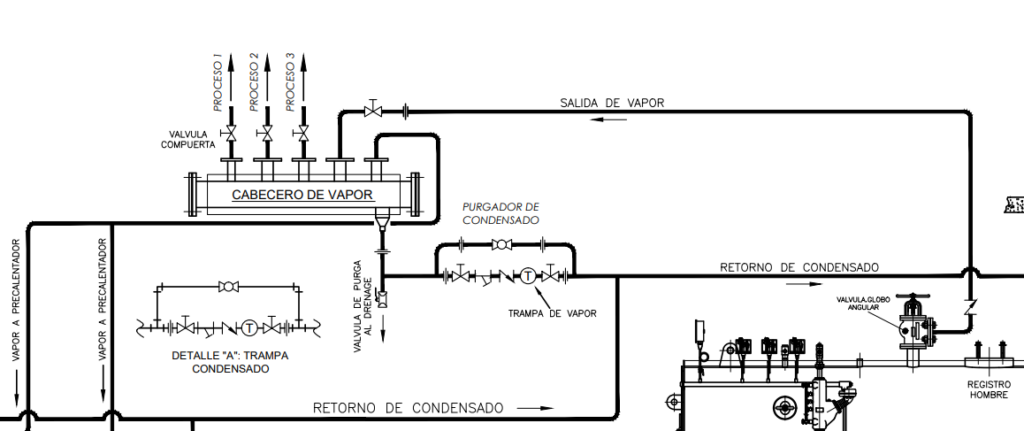

Sistema De Vapor Y Retorno De Condensado
El vapor generado se distribuye hacia múltiples procesos industriales. El plano muestra claramente tres líneas de proceso.
Además, el sistema incorpora un cabecero de vapor para distribución uniforme.
El condensado retorna mediante trampas y tuberías específicas. Luego, se dirige hacia el tanque de condensado.
Este circuito cerrado mejora la eficiencia térmica y reduce consumo de agua.

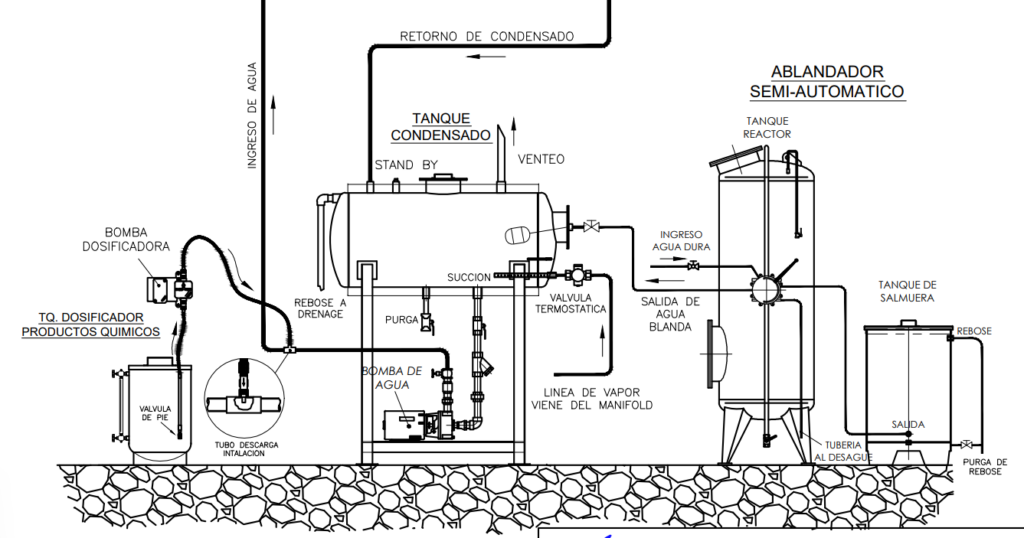

Tratamiento De Agua Y Control Químico
El sistema incluye un ablandador semi-automático. Este equipo reduce la dureza del agua de alimentación.
Asimismo, se observa un tanque de salmuera y un reactor químico. Estos elementos permiten regeneración del sistema.
Además, se incorpora dosificación química para controlar incrustaciones y corrosión.
En consecuencia, se prolonga la vida útil de la caldera y se mantiene la eficiencia térmica.
Interpretación Técnica Del Plano De Caldera Pirotubular
El plano evidencia una integración completa entre generación, distribución y recuperación de energía.
Por ejemplo, el uso de retorno de condensado reduce pérdidas térmicas. Asimismo, el precalentamiento del combustible mejora la combustión.
Sin embargo, la correcta operación depende del mantenimiento de válvulas, trampas y bombas.
En este contexto, el plano sirve como herramienta clave para diagnóstico y análisis de fallas.
Conclusión Técnica
El plano de caldera pirotubular muestra un sistema industrial altamente integrado y eficiente.
Además, permite identificar rutas críticas de energía, fluidos y control químico.
Por lo tanto, su correcta interpretación facilita el mantenimiento predictivo y la optimización del sistema.
Referencias
Plano de instalación de caldera pirotubular horizontal, Lima – Perú.
