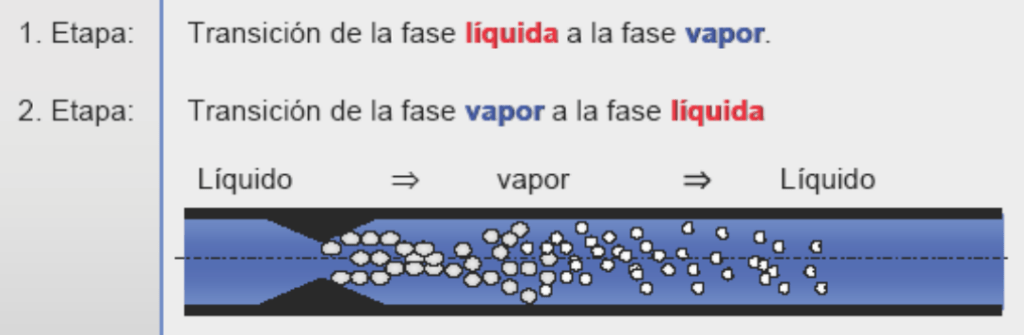

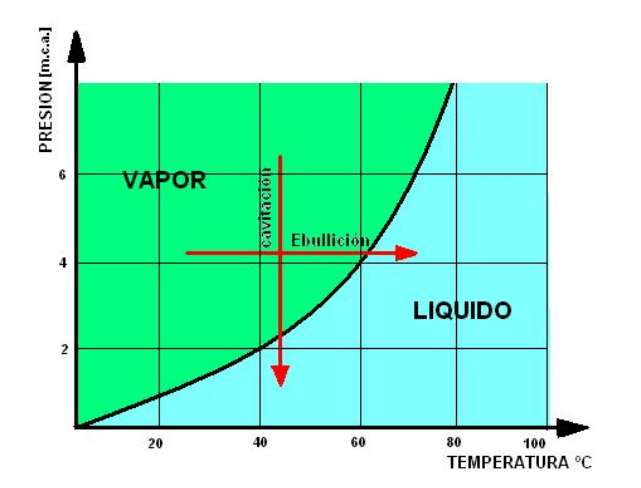

La cavitación es un fenómeno destructivo en bombas centrífugas. Consiste en la formación de burbujas de vapor dentro del fluido. Esto ocurre cuando la presión local cae por debajo de la presión de vapor del líquido. A diferencia de la ebullición, la cavitación es una vaporización local inducida hidrodinámicamente. Este proceso genera bolsas de vapor que colapsan violentamente.
¿Por qué Ocurre la Cavitación en las Bombas?
En una bomba centrífuga, el fluido gana velocidad en el impulsor. Según el principio de Bernoulli, un aumento de velocidad implica una disminución de presión. Si la presión en la succión o en los álabes del impulsor es muy baja, el líquido se “rompe”. Se forman burbujas de vapor y gases disueltos. Estas burbujas viajan a zonas de mayor presión dentro de la bomba. Finalmente, implosionan de manera catastrófica.
Consecuencias y Daños de la Cavitación
Los efectos de la cavitación son devastadores para la bomba y el sistema:

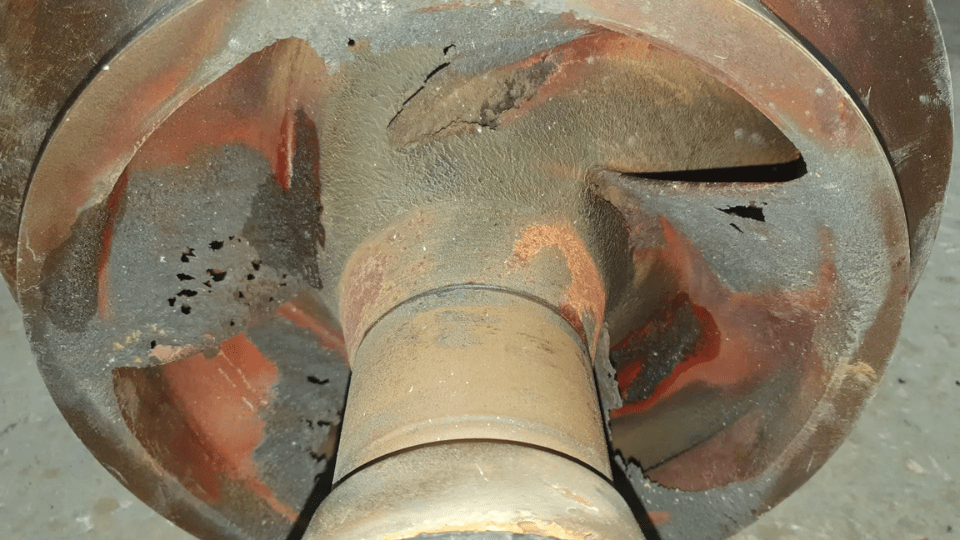

- Erosión (Pitting): El colapso de las burbujas genera microjets de líquido. Estos impactan contra el impulsor y la voluta a altísima presión. Provocan picaduras y erosión severa del material metálico.
- Pérdida de Rendimiento: Las burbujas alteran el flujo del fluido. Causan una caída abrupta en el cabezal, el caudal y la eficiencia de la bomba.
- Vibraciones y Ruido: La implosión constante genera fuertes vibraciones. Produce un ruido característico, similar a canicas o grava circulando por la tubería.
- Daño Mecánico: Las vibraciones dañan los sellos mecánicos y los cojinetes. Acortan drásticamente la vida útil de todos los componentes.
Parámetros Clave: NPSH y el Número de Thoma (σ)
Para prevenir la cavitación, debemos entender dos conceptos técnicos clave:
- NPSH Requerido (NPSHr): Es la presión mínima que necesita la bomba en la succión. El fabricante la proporciona en sus curvas. Depende del diseño de la bomba.
- NPSH Disponible (NPSHa): Es la presión total que realmente tiene el fluido en la succión de la bomba. Depende de la instalación (altura, presión del tanque, pérdidas por fricción).
La regla de oro es: NPSHa > NPSHr (con un margen de seguridad). Si no se cumple, ocurrirá cavitación.
El Número de Thoma (σ) es un coeficiente adimensional que relaciona estos parámetros. Un σ mayor indica un mayor margen de seguridad contra la cavitación.
¿Cómo Prevenir la Cavitación en tu Sistema?
Sigue estas estrategias prácticas basadas en el documento:
- Aumenta el NPSH Disponible:
- Eleva el nivel del tanque de succión.
- Reduce las pérdidas por fricción (usa tuberías más grandes o más rectas).
- Enfría el fluido (la presión de vapor baja con la temperatura).
- Selecciona Correctamente la Bomba:
- Elige una bomba con un NPSHr bajo para tu aplicación.
- No operes la bomba fuera de su punto de mejor eficiencia (BEP).
- Considera usar bombas con mayor velocidad específica de succión (S) si el riesgo es alto.
- Modifica las Condiciones de Operación:
- Reduce la velocidad de giro del impulsor si es posible.
- Usa un impulsor de diámetro más pequeño (aplicando las Leyes de Afinidad).
- Consideraciones de Materiales y Diseño:
- Utiliza materiales más resistentes a la erosión por cavitación (ej: aceros inoxidables endurecidos).
- Asegura un buen acabado superficial en los álabes del impulsor.
Referencias
- Marchegiani, A. R. (2006). Cavitación (V. 1.2). Universidad Nacional del Comahue, Facultad de Ingeniería, Departamento de Mecánica Aplicada. Laboratorio de Máquinas Hidráulicas.
- Grein, H. (1974). Cavitation, an overview. Escher Wyss.
- Wislicenus, G. (1965). Fluid Mechanics of Turbomachinery (Vol. I). Dover Publications Inc.
- Rodríguez, C. (1979). Máquinas Hidráulicas (Tomo I). C.E.I.L.P.
- Karasik, I., & Carter, R. (1980). Bombas Centrífugas – Selección, Operación y Mantenimiento. Editorial C.E.C.S.A.
- Okada, T., & Iwai, Y. (1989). Cavitation Erosion. Department of Mechanical Engineering, Fukui University.
- Rao, S., Rao, L., & Seetharamiah, K. (1971). Selecting Metal and Alloys to Resist Cavitation Damage. Water Power & Dam Construction.
